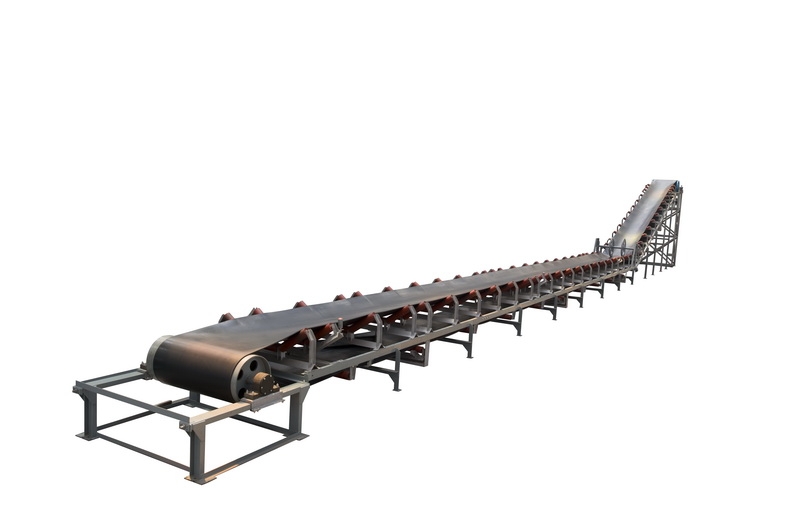

在煤礦工業領域，礦用帶式輸送機是不可缺少的關鍵設備之一，它主要擔負著將松散物料或成品沿礦井上下輸送的重任。隨著礦井帶式輸送機運行的不斷發展，變頻系統在帶式輸送機設備中得到了廣泛應用，不僅有效降低了礦山企業的總生產成本，而且有效避免了安全事故的發生，延長了帶式輸送機的使用壽命，應用效益非常顯著。

　　一、礦井帶式輸送機變頻系統介紹

　　礦井帶式輸送機變頻系統采用高性能矢量控制變頻器驅動主電機，通過各種傳感器采集設備運行狀態信息，并與控制系統配合完成所有過程控制和保護功能。主要由主機、變頻柜、電源柜等組成。并放置在控制室中。司機可以通過操作控制臺上的轉換開關和繪圖按鈕來控制帶式輸送機的運行，并通過指示燈、手表和人機界面了解帶式輸送機的運行狀態和參數。

　　其主控單元為變頻調速控制柜，采用知名品牌全數字矢量控制變頻器作為主控單元，通過軸編碼器的數據反饋實現高精度的速度和扭矩控制。同時完成電機啟動、調速等控制過程。它與主控制臺等單元一起構成了一個全數字化高性能礦用帶式輸送機變頻電控系統。其中，主控制臺是系統的控制中心，可以通過操作人員的操作完成對帶式輸送機的所有控制。

電源柜采用雙獨立雙柜電源接入方式，可靠保證生產的連續性。同時，給變頻器柜和主控制臺饋電。完善的過流、短路和欠壓保護功能，使設備安全運行。

　　礦用皮帶輸送機系統的工作原理是充分利用單片機和大規模CPLD的互補性。將這兩種裝置結合起來的電路應用于工業領域中帶式輸送機的保護和控制。CPLD負責信號采集和預處理，單片機進行數據運算和判斷，實現高性能微機模式。通過使用不同的傳感器，可以實現礦井帶式輸送機的低速和堆煤，并實現報警和自動灑水。同時具有沿線電鈴信號自動停車的功能。

　　以上是礦井礦用皮帶輸送機變頻系統的簡要介紹。
